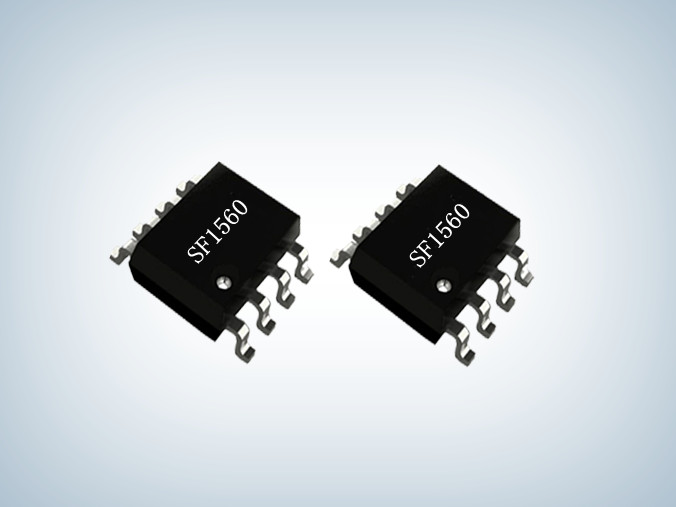

SF1560产品描述：
SF1560是一个中等功率的高性能绿色PWM控制器系列。适用于40W到100W功率场合。该系列芯片频率可外部编程，带来系统设计的灵活性。
SF1560具有外部可编程的过温度保护(OTP)。SF1560内置拔插头锁存保护(latch plugoff)。该系列在参数一致性和可靠性方面做了精心的优化。
该系列集成了诸多保护功能，比如：VDD欠压保护(UVLO)，VDD过压保护，软启动，逐周期过流保护，管脚浮空保护，GATE输出电压钳位保护，VDD电压钳位保护，等等。SF1560提供SOP8封装。
SF1560产品特点：
内置4ms软启动
管脚浮空保护
系统外部可编程过温度保护(OTP)
内置拔插头锁存保护(latch plugoff) (SF1560)
超低启动电流
内置频率抖动改善EMI
内置Brownout保护(SF1560B/SF1565B)
专利的降频技术和打嗝模式控制大大提高轻载效率
内置同步斜率补偿
逐周期电流限制
内置高低压过功率补偿实现全电压平坦OCP曲线
内置前沿消隐(Leading edge blanking)
VDD欠压保护(UVLO)
VDD过压保护及钳位

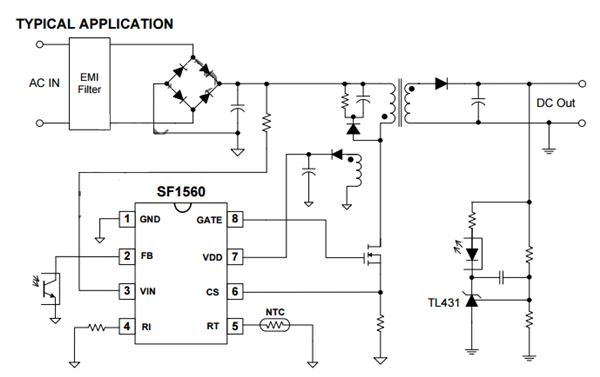

典型应用图
yle="width: 600px; height: 377px;" />
典型应用图
