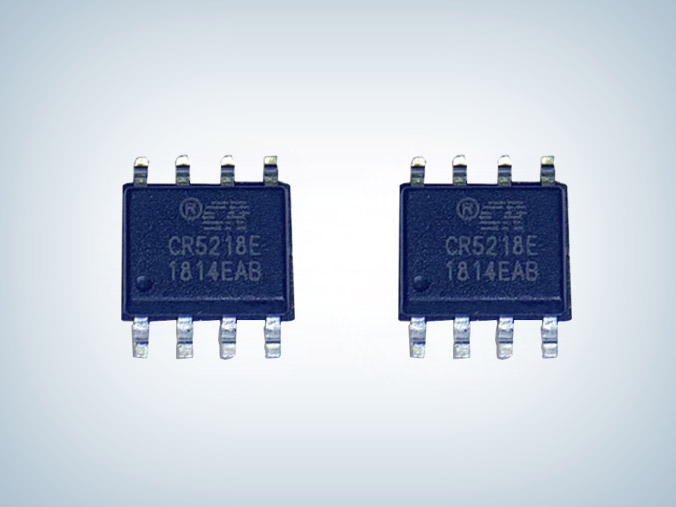

CR5218 是一款高性能原边检测控制的 PWM 开关，具有快速启动功能，启动时间更短。CR5218 内部采用了多模式控制的效率均衡技术，用于减少芯片系统待机功耗和提升效率，同时采用了初级电感量补偿技术和内部集成的输出线电压补偿技术，保证了芯片在批量生产过程中CC/CV 输出精度，内置的全电压功率自适应补偿技术保证了系统在全电压范围（90V~264V）内输出恒定的功率。可以工作在双绕组和三绕组应用系统下，自供电功能保证芯片能够在任何条件下正常工作，极简的外围应用仍然能够保证电源系统的稳定可靠工作。
CR5218充电器双绕组芯片集成了多种功能和保护特性，包括欠压锁定（UVLO），软启，过温保护（OTP），逐周期电流限制（OCP），FB 引脚开路和悬空保护，输出短路保护，前沿 消隐等，使得芯片具有更高的可靠性。
CR5218双绕组芯片主要特点
■ 内置快速启动，省启动电阻
■ 内置自供电功能，省供电二极管
■ 原边检测拓扑结构，无需光耦和431
■ 全电压范围内高精度恒压和恒流输出
■ 可编程CC/CV模式控制
■ 采用多模式控制的效率均衡技术
■ 内置输出线电压补偿功能
■ 内置初级电感量偏差补偿功能
■ 内置全电压功率自适应补偿功能
■ 内置过温度保护功能
■ 内置FB开路和短路保护功能
■ 内置前沿消隐
■ 逐周期过流保护
■ 高功率密度封装，四引脚散热
■ SOP-8L绿色封装
典型应用功率
| 产品型号 | 适用功率*（90V~264V） | VCBO | 封装 |
| CR5218SC | ≤ 5 W | 850V | SOP-8L |
| CR5218SF | ≤ 10W | 700V | SOP-8L |
| CR5218SG | ≤ 12 W | 700V | SOP-8L |

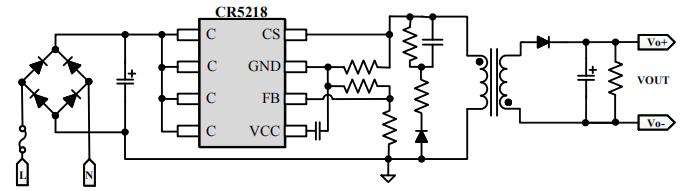

双绕组应用电路图

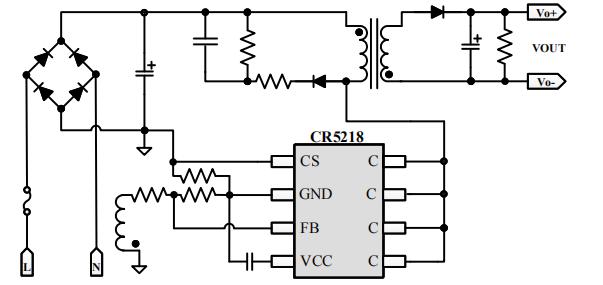

三绕组应用电路图
应用领域
■ 小功率电源适配器
■ 蜂窝电话充电器
■ 圣诞灯、LED驱动器
■ 替代线性调整器和RCC
CR5218是自供电双绕组CC/CV原边PWM开关，采用自供电原边控制方式，不需要TL431和光耦，也不需要供电二极管，R5218SC适用功率5W，CR5218SF适用功率10W，CR5218RSG适用功率12W，更多CR5218充电器双绕组芯片产品手册，应用资料请向摩登6电子申请。>>
