DK112 是次级反馈反激式 AC-DC 离线式开关电源控制芯片。芯片采用高集成度的 CMOS 电路设计，具有输出短路、次级开路、过温、过压等保护功能。DK112 12W交直流转换芯片内置高压功率管和自供电线路，具有外围元件极少，变压器设计简单（隔离输出电路的变压器只需要两个绕组）等特点。
DK112主要特点
■ 全电压输入 85V—265V
■ 内置 700V 高压功率管
■ 内部集成了高压恒流启动电路，无需外部启动电阻
■ 待机功耗小于 0.3W
■ 65KHz PWM 开关频率
■ 专利的自供电技术，无需外部辅助绕组供电
■ 内置抖频功能，待机时自动降低工作频率，在满足欧洲绿色能源标准(< 0.3W)，同时降低了输出电压的纹波
■ 内置斜坡补偿电路，保证在低电压及大功率输出时的电路稳定
■ 频率抖动降低 EMI 滤波成本
■ 过温、过流、过压以及输出短路，次级开路保护
■ 4KV 防静电 ESD 测试

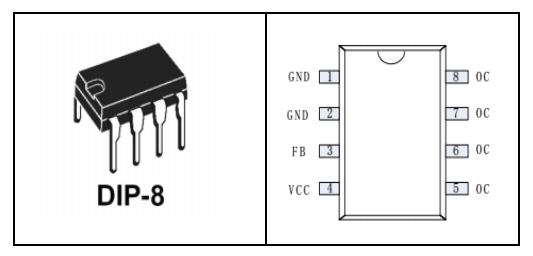

引出端排列及功能
| 管脚序号 | 管脚名称 | 描述 |
| 1 | GND | 接地引脚 |
| 2 | GND | 接地引脚 |
| 3 | FB | 反馈控制端引脚，接 1nF～10nF |
| 4 | VCC | 供电引脚，外部对地接 10uF～47uF 的电容 |
| 5,6,7,8 | OC | 输出引脚，连接芯片内高压功率管，外部与开关变压器相连 |

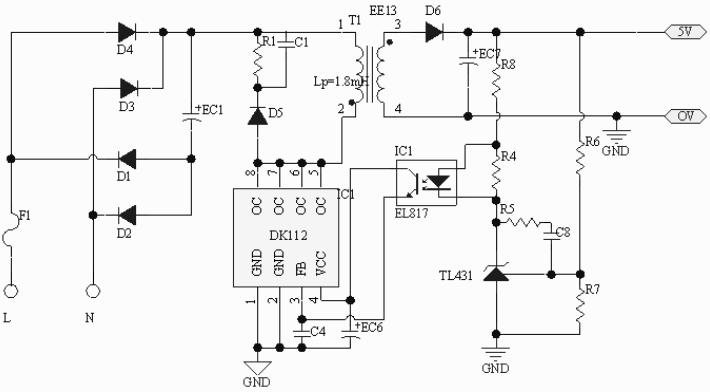

典型应用电路图

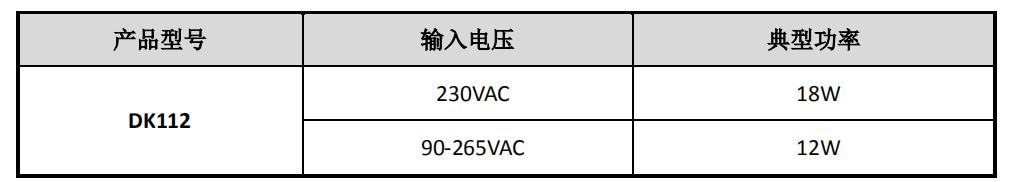

典型功率
应用领域
■ 电源适配器
■ LED 电源
■ 电磁炉、空调、DVD、机顶盒等小家电产品

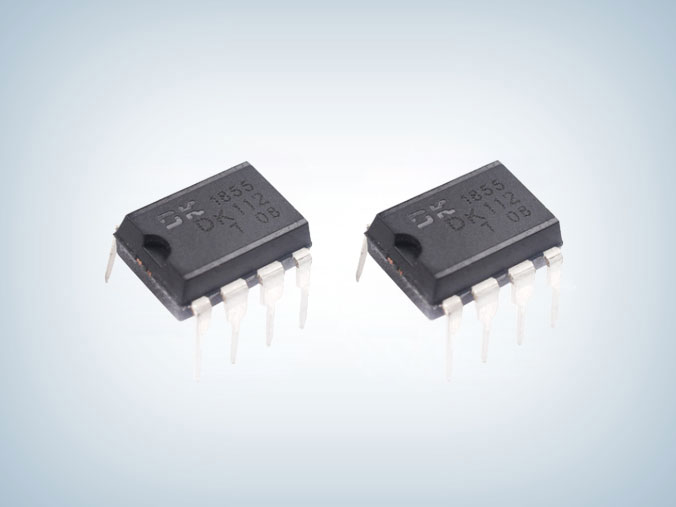

DK112 12W交直流转换芯片，采用DIP-8封装，50pcs一管，2000pcs一盒，广泛应用于电源适配器、LED 电源、电磁炉、空调、DVD、机顶盒等小家电产品领域中，更多DK112 交直流转换芯片详细手册或其它资料，请向摩登6电子申请。>>
