CS6553产品描述：
CS6553是一款离线式小功率AC/DC开关电源的高精度原边反馈LED恒流驱动电路，内部集成650V高压功率管，适应于85~265Vac全范围输入反激式隔离LED恒流驱动。通过原边控制实现恒流，无需变压器辅助绕组检测和供电，即可实现高精度的LED恒流输出，降低成本。
CS6553内部集成了多重保护功能来加强系统的稳定性和可靠性，包括VDD欠压保护，LED开路/短路保护，CS电阻短路保护，芯片过温保护等，进入保护状态后电路自动重启。
CS6553产品特点：
两绕组原边控制实现恒流；
内部集成650V高压功率MOSFET；
宽电压85Vac~265Vac内实现高精度LED输出电流；
±5% LED输出电流精度；
低静态功耗；
电感电流断续模式；
内置前沿消隐电路（LEB）；
输出短路/开路保护；
电流采样电阻短路保护；
电源过压/欠压保护；
过温保护；
封装形式：SOP8：CS6553ABO、CS6553BBO、CS6553BO、CS6553CBO
DIP8：CS6553BP

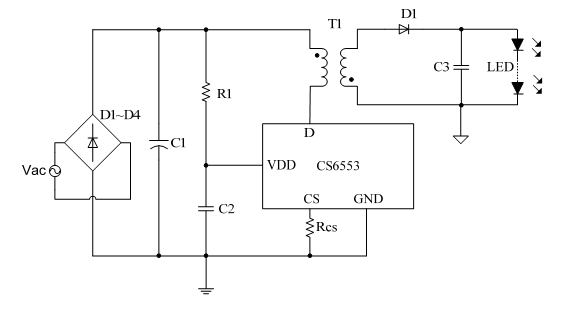

典型应用图
典型应用图
